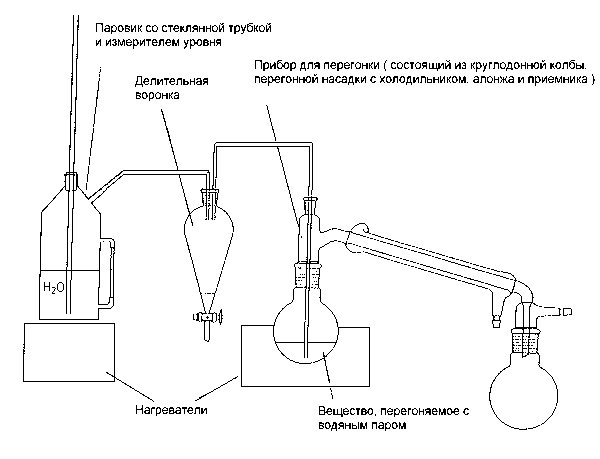

Прибор 15.
Операции по
очистке полученного продукта:
Перегонка с водяным паром при атмосферном
давлении; промежуточная делительная воронка служит для конденсации избыточного
водяного пара (возможна перегонка с паром с тройником вместо
воронки).

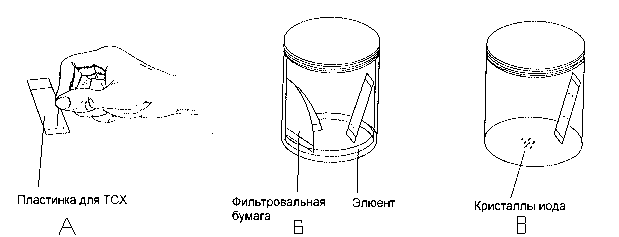

Прибор 16.
Операции по анализу
реакционных смесей и полученных продуктов :
Контроль за чистотой и
идентичностью полученных продуктов, а также за течением
реакции.
Аналитическая адсорбционная хроматография - тонкослойная
хроматография (ТСХ).
Нанесение вещества (А).
Проявление хроматограммы
элюентом (Б).
Определение веществ (обычно с помощью УФ света, в случае же
веществ, не проявляющихся в УФ свете,- с помощью йодной камеры (В).
Препаративная тонкослойная хроматография может быть использована только для
малых количеств веществ.

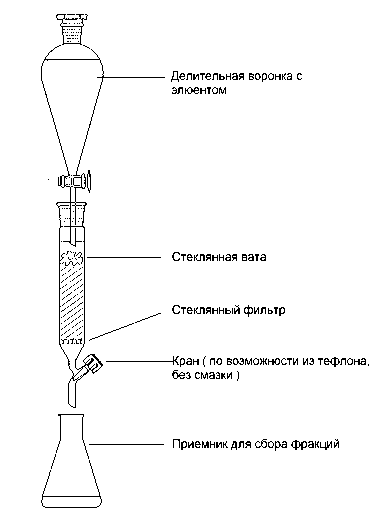

Прибор 17.
Операции по очистке
полученных продуктов:
Очистка посредством хроматографического разделения на
колонке (фильтрование через короткую колонку).

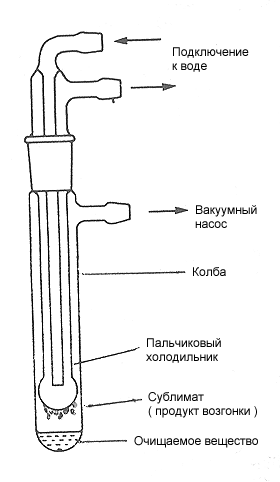

Прибор 18.
Операции по выделению
полученного продукта:
Очистка небольших количеств твердых органических
веществ методом возгонки в вакууме.
