Прибор 6.
Варианты использования как и
в приборе 3.
Возможные операции при проведении синтеза:
Прибавление по
каплям раствора или жидкого реагента к раствору или суспензии в атмосфере
инертного газа (например, в азоте, аргоне) при перемешивании; возможно
нагревание с обратным холодильником (вариант А).
При небольших загрузках вместо механического перемешивания используют перемешивание магнитной мешалкой.
Контроль за температурой реакционной смеси осуществляют как описано для прибора 5 (вариант Б).

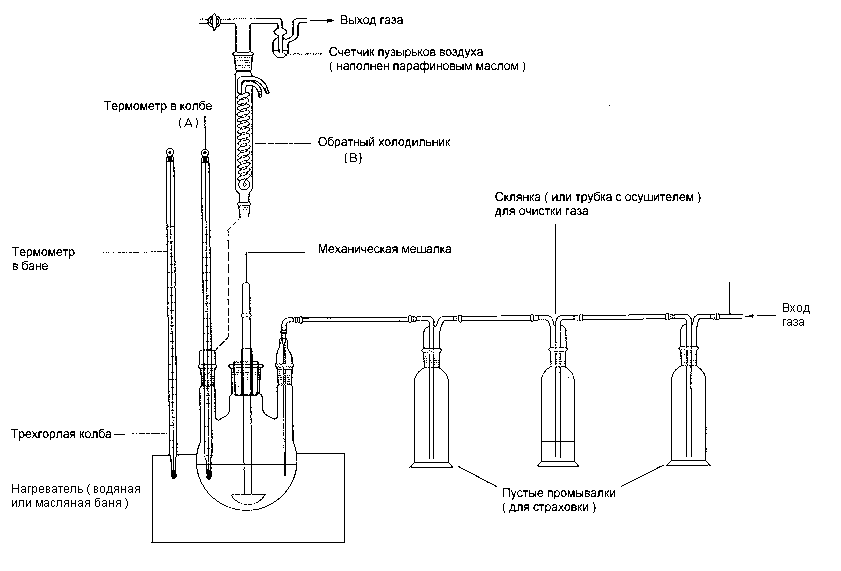

Прибор 7.
Возможные операции при
проведении синтеза:
Пропускание газа, предварительно высушенного и
очищенного, в раствор или суспензию, при перемешивании и контроле за
температурой реакционной смеси. При этом необходимо (в отличие от рисунка)
использовать четырехгорлую колбу. Для выхода газа четвертое горло соединяют с
промывалкой счетчика пузырьков (вариант А).
Возможно также нагревание с обратным холодильником; в этом случае термометр в колбе заменяют на обратный холодильник со счетчиком пузырьков воздуха (вариант Б).
При малых загрузках осуществляют перемешивание магнитной мешалкой.
Прибор 8.
Возможные операции при
проведении синтеза :
Нагревание с водоотделителем (насадка Дина-Старка);
благодаря применению охлаждаемого водой водоотделителя, сообщающегося с
реакционным сосудом стеклянной трубкой, происходит отделение воды в процессе
реакции и ее время проведения значительно сокращается.
Прибор пригоден для азеотропной отгонки воды с растворителями, которые легче воды, такими, как бензол или толуол. При азеотропной отгонке воды с растворителями тяжелее воды, такими, как хлороформ, четыреххлористый углерод, рекомендуется использовать прибор, описанный в "Органикуме",том I,стр. 84 (1992 г).
Прибор 9.
Возможные операции при
проведении синтеза:
Прибавление раствора или жидкого реагента к раствору или
суспензии с одновременной отгонкой летучего компонента.

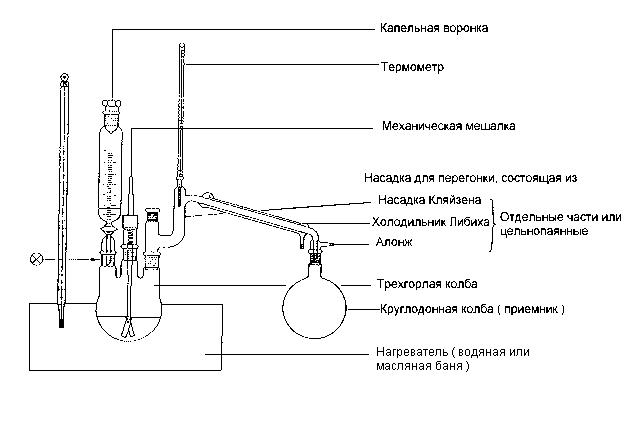

Вариант (А) пригоден для реакции такого типа при перемешивании (механическая или магнитная мешалка) и температурном контроле реакционной смеси (капельная воронка помещается в насадку Кляйзена, а на её место вставляют термометр, в шлиф Х).

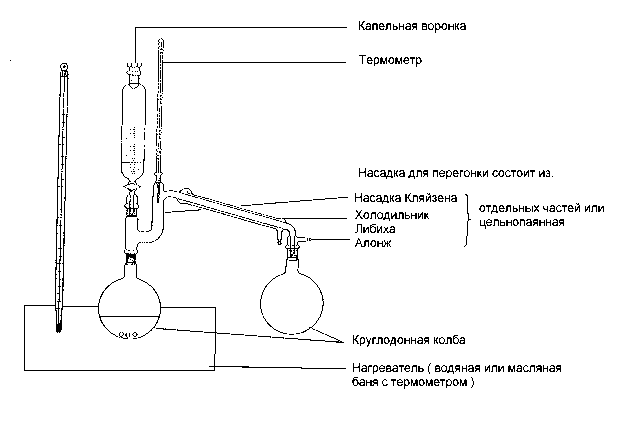

Вариант (Б) пригоден также при отгонке больших количеств растворителя от жидких продуктов реакции, которые перегоняются далее без переливания в другую колбу (при атмосферном давлении).
Вариант (А)
